Статията обяснява как да продължите в InstalSystem 5, за да:
отворете проектния файл от InstalSystem 4 (формат ISB),
решаване на проблеми, възникнали при отварянето на файл.
Местоположение в програмата
Отваряне на проектни файлове InstalSystem 4 в среда InstalSystem 5 може да бъде ефектирано от функция Отвори файл в двете InstalSystem 5 манаджер както и в InstalSystem 5 редактор.
Пример за използване
Отваряне на проект във формат ISB
Програмата винаги отваря ISB проект в последната инсталирана версия на InstalSystem 5.
Обхват на импортираните данни и елементи
Обхват на внесените данни и елементи, поддържани от InstalSystem 5.
Общи данни - отделните данни се прехвърлят в съответните полета в InstalSystem 5,
елементи на сградата: етажи, стени, подове и свързани елементи (прозорец, врата, отваряне в стена), помещения и др.,
системни елементи: нагревателни повърхности, колектори, клонове, тръбопроводи, дистанционни връзки, източници, фитинги, купчини, смесители, вентили, радиатори, блокове със специфично съпротивление на потока, разширителни фуги и др.,
данни на елементи, преобразувани в съответните данни на елементи в InstalSystem 5,
данни на елементи, необходими за топлинни изчисления на сградата, включително:
стандарти и опции за изчисление,
дефиниции на топлинни прегради (конструкции и прегради),
общи данни за сградата и за сградни единици,
данни на помещение (параметри на вентилацията, отопление / неотпляеми, проектна температура),
описателни елементи и елементи за печат: етикети, таблици и др.
Данни и елементи, които не са импортирани InstalSystem 5.
работен лист от вида "Разработен изглед",
полета с данни на елементи, които не се съдържат в InstalSystem 5,
подложки (чертежи за основа), генерирани от Комбинирай сканиран файл,
елементи: 3-пътен вентил; 4-пътен вентил; смесител от типа 2 клапана, помпа на миксер,
логически прегради (таблични и графични),
системните елементи в неподходящи изчислителни обхвати и приложения,
елементи, създадени в работен лист от вида Разработен изглед.

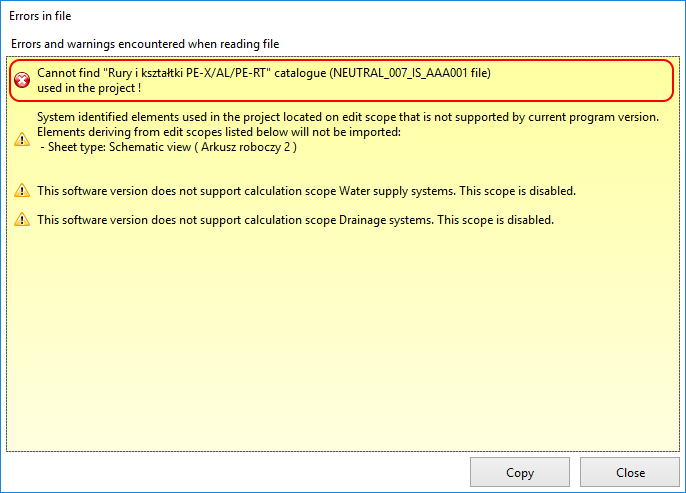

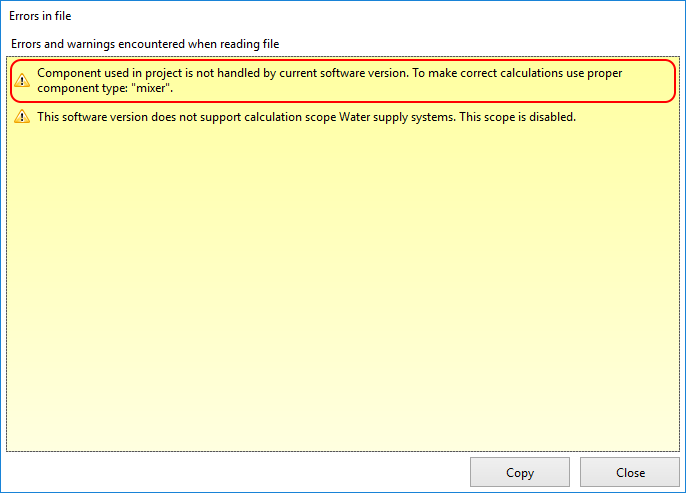

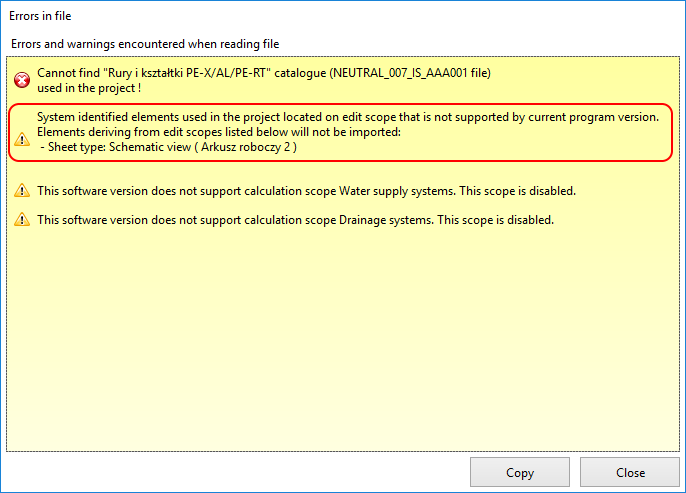

Проверка на диагностични съобщения след отваряне на файл
Проверка на диагностика при неподдържани обхвати на изчислeния. Файл:4File-project-scope.png1. Неподдържани обхвати на изчислeния
наличие на елементи на сградата: етажи, помещения, стени, хоризонтални прегради, прозорци, врати,
параметри на стената (дебелина) и параметри на прозореца / вратата (размерите) по отношение на файла на източника,
потвърждение чрез 3D изглед и в Общи данни / Управление на етажи:
правилна взаимна ориентация на етажите,
правилно показване на свързани елементи (прозорци, врати) и тяхното местоположение, както е в изходния файл,
площи, заети от стаите, са идентични с тези в изходния файл,
помещения не съвпадат,
Многоетажни помещения са според очакванията.
Проверка на сервизни системи.
отоплителни повърхности - автоматично се преобразуват в Отоплителна/Охладителна зона,
колектори - Колекторен вентил се задават към Друг,
клонове и тръбни серпентини,
смесители - изваждането на смесител от "2-те клапана, помпи на смесителя" създава прекъсвания в системата,
единици на зададено съпротивление на потока,
Дистанционна връзка - липсата на поддръжка на "Разработения изглед" създава несъответствия в системата,
вертикални клонове,
източници.
Проверка на външния вид на елементи.
графичен стил,
външен вид и съдържание на етикети.
Проверка на данни след отваряне на файл с данни за изчисляване на топлинния товар на сградата
Проверка на конструкция на сградата.
Проверка на данни на помещение.
потвърждение в H&E съответствие с данни на помещение с изходния файл:
Вид,
Символ,
Метод за изчисляване на Phi,
Theta_i,H,
Състояние: отопляем/неотопляем,
присвояване на Сградна единица,
данни в рамка Вентилация за топлинна загуба
Проверка на логически прегради.
помещения имат логически прегради - проверка в H&E и в Проектен браузър в рамките на обхвата H&E.
Проверка на данни на прегради.
проверете в Проектен браузър в рамките на обхват H&E съществуване на дефиниции на прегради - охлаждащи прегради InstalSystem 4 със свойства, посочени директно в таблицата на помещенията (без определение), автоматично генерирани в InstalSystem 5 подходящи прегради.
Добавяне на данни и елементи след отваряне на файл
След проверка на диагностичните съобщения, данни и елементи, за да продължите да работите в InstalSystem 5 може би е необходимо:
добавяне и коригиране на дистанционни връзки поради липса на внесени работни листове от вида "Разработен изглед",
прибавете сервизни системи с невнесени елементи, които са необходими, за да продължите да работите с проекта,
заменете елементи, които не се внасят с налични еквивалентни елементи в InstalSystem 5,
прибавете конструкция на сградата с липсващи елементи,
стартирайте Изчисление на сградна конструкция за да създадете логически прегради необходими за Топлинни изчисления на сграда,
възстановяване на загубените задания на дефиниции на прегради на логически прегради.
