Статията представя метода за проектиране на отоплителна система с конвекторни радиатори от източника до топлинни единици, включително пълно управление и балансиране.
МОДУЛИ И ПРОГРАМНА КОНФИГУРАЦИЯ
Пакетът InstalSystem 5 съдържа модула:
Едно- и двутръбни отоплителни системи с конвекторни нагреватели
Начално състояние
Проектът, който включва конструкцията на сградата (етажи, помещения). Стойностите на проектния топлинен товар на помещенията са определени за отопление.
СТЪПКИ НА ИЗПЪЛНЕНИЕ
Зареждане на каталози и задаване на стандартни данни за проекта
Раздел Изчислителни раздели (модули) - определя проектния обхват: Отоплителни системи.
Раздел Управление на етажи – проверява и добавя основни параметри:
Разстояние по подразбиране между подове и тръби за средно разпределение към радиаторната система (ΔHуч.).
Разстоянието по подразбиране между прага и пода (hпп).
Ширина по подразбиране на нишата - тази стойност оказва влияние върху дължината на радиаторите, разположени на различно място, от това под прозорците (Широчина на ниша).
Раздел Каталози – зарежда каталози на продукти необходими за проекта.
Раздел Термални системи/Източници – проверка на параметрите:
Default supply temperature (θs,О).
Раздел Термални системи/Разпределителна система/Видове и данни по подразбиране – добавя тръба по подразбиране и видове на изолация, проверка на други данни.
Раздел Термални системи/Разпределителна система/Опции за оразмеряване на тръба и изолация – проверява параметрите за оразмеряване на тръбите и изолацията.
Раздел Термални системи/Разпределителна система/ добавя видове по подразбиране:
Видове вентили и арматури по подразбиране,
,
Фасонни части и колектори по подразбиране,
Verify Опции за хидравлично регулирано.
Раздел Термални системи/Отоплителни тела/Отоплителни тела/Радиаторни вентили - типове и данни по подразбиране – добавя видове по подразбиране:
Тип на отоплително тяло по подразбиране,
Система за свързване на отоплително тяло по подразбиране,
Вентили по подразбиране за отоплителни теля с подаване надолу - отбелязва правилното приложение: за еднотръбна или двутръбна система,

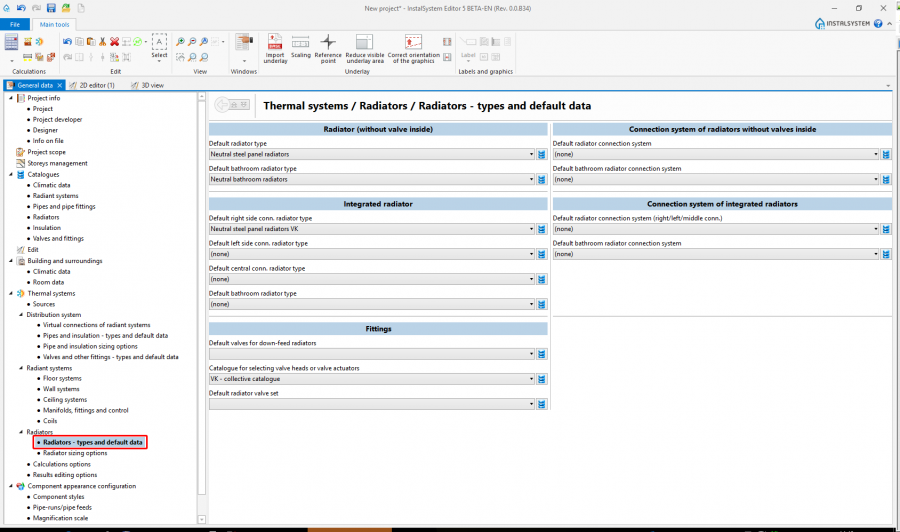

Комплект радиаторни вентили по подразбиране - отбелязва правилното приложение: за еднотръбна или двутръбна система. Файл:Heating-systems-Radiator-type.PNG1. Отоплителни тела/Радиаторни вентили - типове и данни по подразбиране

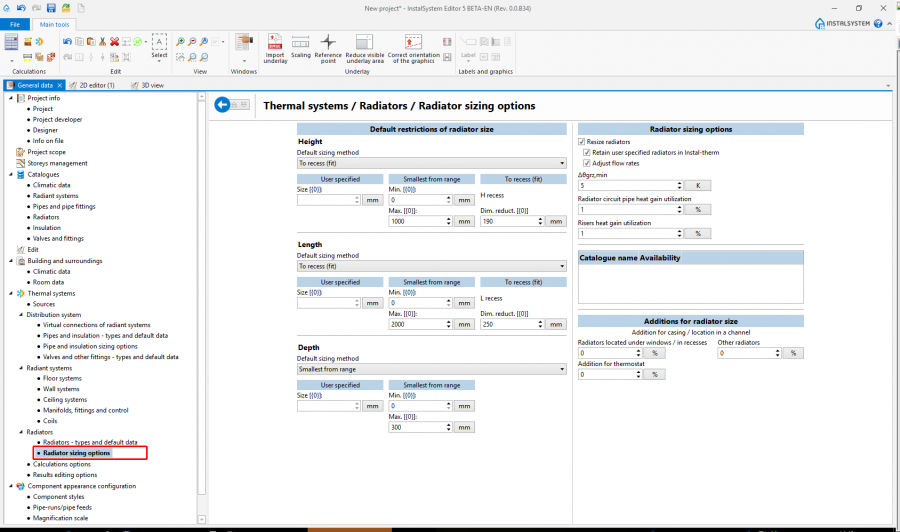

. Раздел Термални системи/Отоплителни тела/Опции за оразмеряване на отоплителни тела – проверява и добавя основни параметри:
Условни ограничения в размера на отоплително тяло (Метод на оразмеряване по подразбиране),
Вкарване на конвекторни радиатори и графично редактиране
Провеждайте операции по вмъкване и графично редактиране, като използвате режим АВТО, Flip horizontally, Избери multiple functions.
Изберете обхват за редактиране Конвекция.
Поставете няколко радиатора под прозорците / в вдлъбнатините. Тази операция изисква структурата на сградата да бъде създадена предварително, включително прозорци / ниши. За повече информация, моля вижте:Подготовка конструкция на сграда
Поставете радиаторите ръчно на други места.
Промяна на монтажна височина / дълбочина на радиатора
Регулирайте монтажната височина на радиаторите за баня (Разстояние от под (зададено в данни за етажа))/ монтажна дълбочина на вкопани нагреватели (Разстояние от под (зададено в данни за етажа) - въведете отрицателна стойност равна на дълбочина на вкопаване).
Променете Тип връзка на избраните радиатори чрез инструменти за маркиране на множество елементи.
Редактиране на система - прибавяне на чертежи в двутръбна рапределителна система
Генератор на топлина и студ
Вмъкнете Генератор на топлина и студ.
Подреждане на системата
Подредете системата започвайки от Генератор на топлина и студ в отделни части на сградата, включвайки всички радиатори без да ги свързвате по между им. Начертайте системата посредством Двойка клон с подходящо разстояние между тях, използвайки режими АВТО и ОРТО.
Свързване на радиаторите към система
Свържете радиаторите към разпределителната система с помощта на Автоматично присъедини прибори функция и инструменти за маркиране на множество компоненти и, ако е необходимо, използване на Двойка клон и режимите АВТО и ОРТО.
Фасонни части
Вмъкнете Вентил върху захранващо и възвратно отклонения на неинтегрирани радиатори. Отбележете, дали клапаните на отклоненията "се придържат" към радиаторите и формата на вентилите (прав / ъглов). Формата на вентилите оказва влияние върху правилния избор на радиаторните връзки.
Регулирайте ориентацията на вентила, където ориентацията по подразбиране е неправилна.
Проверка на верността на конструкция на сградата
Проверете верността на конструкцията на системата, като използвате Провери връзки функционални клавиши (пряк път: Shift + F2).
