Тази статия представя начина на проектиране на системи за лъчисто отопление / охлаждане без използване на колектори. Решението включва свързване на "Отоплителни / охлаждащи повърхности" в система Тикълман. Ако има нужда да се балансират отделни "отоплителни/ охлаждащи повърхности", конвенционалното регулиране на потока се прилага посредством клапани, разположени на тръбопровода.
Програмата също така дава възможност за създаване на традиционен успоредно свързан проект, при който разликите в съпротивлението на пътищата на потока са сведени до минимум чрез задаване на големи диаметри на "основните" тръби (главни). Примерният проект се отнася за обекти с големи размери - включително открити пространства, напр. спортни съоръжения.
МОДУЛИ И ПРОГРАМНА КОНФИГУРАЦИЯ
InstalSystem 5 с модула:
Лъчисти сключени отоплителни системи.
Начално състояние
Изградена е конструкция на сградата (етажи, стаи). Стандартните данни за помещения, разпределителна система и подови системи са дефинирани.

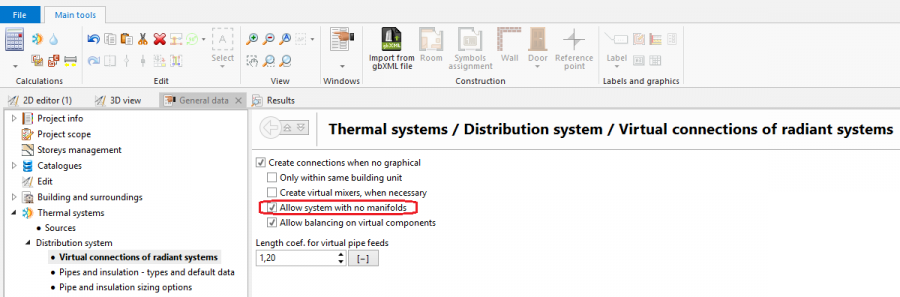

В секция Термални системи/Разпределителна система/Видове и данни по подразбиране посочете:
Типове тръба по подразбиране i Вид на изолация.
В секция Термални системи/Лъчисти системи/Подови системи изберете:
Система ЛО / тип закрепяне, по подразбиране,
Вид на тръбна система по подразбиране,
Шаблон за полагане на тръба (Еднотръбен меандриращ шаблон),
Макс. нап. заг. във верига,
Замазка,
Покритие по подразбиране,
В секция Термални системи/Лъчисти системи/Кангали задайте:
Макс. тръбна дължина на пръстен.
В примерният проект, създаден за нуждите на тази статия, някои от данните, споменати по-горе (По подразбиране θi,О, Макс. нап. заг. във верига, Макс. тръбна дължина на пръстен), бяха зададени извън стандартните им стойности. Тези примерни стойности могат да бъдат проверени в приложения файл на проекта [1]
Извършете изчисления за лъчиста система, за да ги разделите Отоплителна/Охладителна зона в: Отоплителна/охладителна повърхност според комплекта Критерий на разделяне.
Редактиране на данни на системните елементи - източник на захранваща температурата

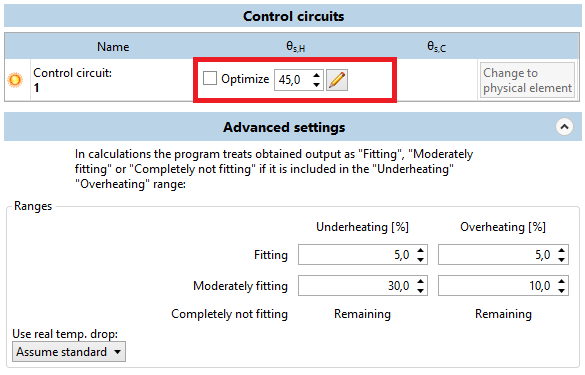

След изчислението таблицата с данни на контролни вериги е показана на прозорец Общи данни в секция Термални системи/Източници. В таблицата на контролни вериги може да се определи подходяща захранваща температура или да се наложи нейната оптимизация. Файл:Hs-suz-bezreg-control-circuit-ribbon.png2. Control circuit data
Редактиране на инсталация - присъединяване на елементи Отоплителна/Охладителна зона в система Тикелман

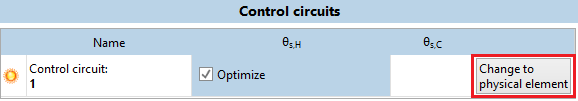

Вмъкнете Генератор на топлина и студ чрез бутона "Промени към графичен елемент", който е разположен в прозорец Общи данни, в секция Термални системи/Източници. Изберете Генератор на топлина и студ от лентата с инструменти може да доведе до различна стойност на захранваща температурата, която вече е зададена за виртуални елементи в проекта. Файл:Hs-suz-bezreg-change-to-physical-element.png3. Промени към графичен елемент
Свържете Генератор на топлина и студ с елементи Отоплителна/Охладителна зона в система Тикелман, използваща: Участък елементи в режими АВТО/ОРТО и функция Автоматично присъедини прибори. За да получите системата Тикелман, след извършване на операцията Автоматично присъедини прибори, е необходимо ръчно модифициране на инсталацията.
Редактиране на данни на системен елемент - разпределение
Проверете резултатите от изчисленията. Обърнете специално внимание на:
покритие на топлопотребление в помещенията,
съобщения за небалансирано водно количество във вериги - за да ги премахнете, препоръчваме да поставите балансиращи вентили по двата начина на инсталиране
За повече информация, моля вижте: [[[Въведение в работа с пакета InstalSystem 5#Изчисления и диагностики|Изчисления и диагностики]]
