Статията представя как се проектира сградна водоснабдителна инсталация (топла, студена вода и циркулация). Примерът се основава на проект, подготвен за триетажна еднофамилна къща със сутерен.
МОДУЛИ И ПРОГРАМНА КОНФИГУРАЦИЯ
InstalSystem 5 с модул:
Питейни-битови водни системи
НАЧАЛНО СЪСТОЯНИЕ
Проектът съдържа пълни данни по подразбиране, конфигурирани във файла с шаблон. Структурата на сградата е разработена на базата на DWG разпределения.
Choose the required template file (optional). За повече информация, моля вижте:Template files
(alternatively): Open an existent file with a building structure. If it has been prepared with a different package configuration, import general data and settings from the template. За повече информация, моля вижте:Template files
defining catalogues and general data
Correction of general data is not necessary if we begin work with a template file dedicated to such a scope. Correction is necessary if we begin work with a file that has been elaborated with a configuration without tap water systems module.
Изчислителни раздели (модули) - define project scope: Водоснабдителни системи.
Каталози – choose catalogues according to the list in the project table in scope of:
pipes and fittings,
insulation,
tap assemblies and water outlet points,
valves and fixtures.
Водоснабдителни инсталации:
Опции и стандарти на изчисление:
Стандарт на изчисление - choose the correct norm indicating method of flow calculation,
Източници
Вид на сграда по подразбиране
Темп. на студена вода по подразб.
Темп. на топла вода по подразб.
Разпределителна система
Видове и данни по подразбиране
Типове тръба по подразбиране: Участъци за студена вода
Типове тръба по подразбиране: Участъци за топла вода и циркулация
Видове вентили и арматури по подразбиране
Фасонни части и колектори по подразбиране
Опции за оразмеряване на тръба и изолация
Прибори и водочерни точки
Domyślne przybory sanitarne i domyślne dla nich punkty czerpalne
Системни връзки по подразбиране
Система от тръбни връзки за други водочерпни точки - according to the applied pipe system
Editing sanitary installation
Perform inserting and graphical edition with АВТО mode on (for chosen layers).

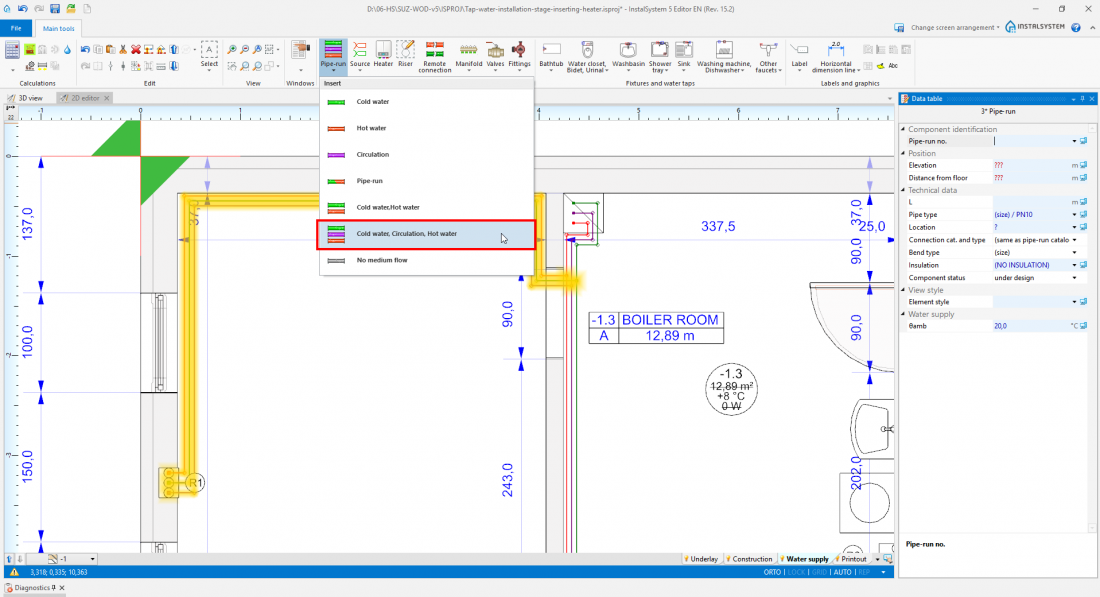

Connect the inserted elements by various pipe feeds with correct spacing between them, using the АВТО and ОРТО working modes. Circulating piping should be connected hot water pipe feeds at the water outlet points by drawing circulating pipe feeds from the riser peak.
Connect water outlet points with the water distribution installation with the Автоматично присъедини прибори function.
Арматури

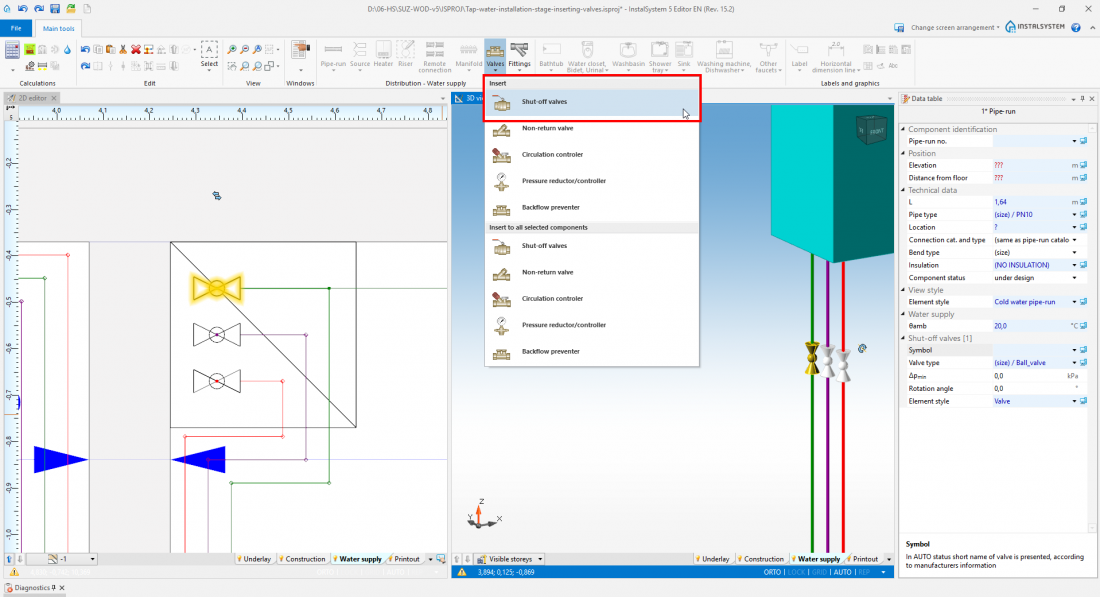

Insert Невръщащи, спирателни и сферични кранове, Предпазители срещу обратен поток, Регулатор на циркулация, Редуктор/регулатор на налягане. Valves may be moved in 3D изглед vertically on vertical sections if needed. In addition, while changing Ъгъл на завъртане in Tabeli danych, it is possible to rotate valves about the pipe feed axis. Файл:Tap-water-Valves.png6. Арматури
Фитинги
Insert Филтри, Водомер. Fittings may be moved in 3D изглед vertically on vertical sections, if needed. In addition, while changing Ъгъл на завъртане in Tabeli danych, it is possible to rotate valves about the pipe feed axis. Файл:Tap-water-Armatura.png7. Фитинги
Предпазен клапан
Insert Предпазен клапан and connect it with the installation via the Без протичане на носител pipe feed type. Файл:Tap-water-ZaworBezp.png8. Предпазен клапан
Installation structure correctness verification
Verify correctness of the installation structure with the Провери връзки function (shortcut: Shift + F2).
Verify correctness of the installation structure and detect collisions with3D изглед. Файл:Tap-water-Veryfication.png9. Installation structure correctness verification

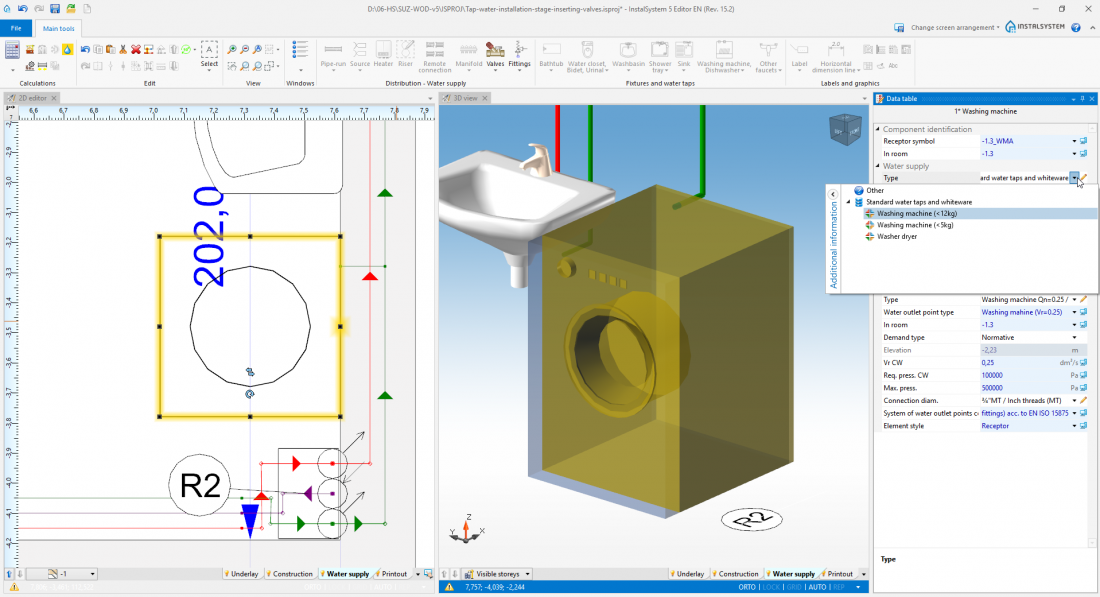

Correct / completeСистема от тръбни връзки за други водочерпни точки Файл:Tap-water-points-conn.png10. Система от тръбни връзки за други водочерпни точки

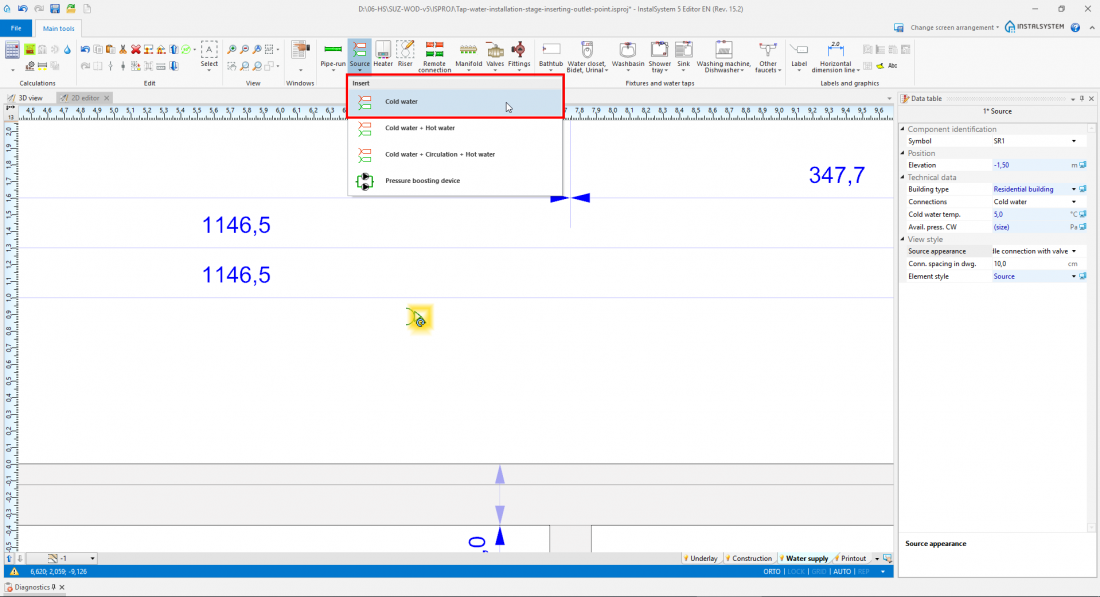

Водоизточник
Correct Кота на източник, if necessary
Enter Разп. н-не if pressure in the external water supply system is known.
Нагревател
Correct Центрирано от пода if necessary
Complete Тип хидравалично съпротивление,
Complete Нап. заг. в изт-к циркулация
Calculations and diagnostics
Run the Водоснабдителни инсталации calculations by clicking on the Файл:Tap-water-Calculator.png icon located in the Изчисления section on the toolbar.
