Лъчисти стоманени таванни панели

Продукт	InstalSystem 5
Вид статия	СОФТУЕРНИ ПРИЛОЖЕНИЯ
Актуално съдържание за версия	IS 5.0 Beta 33

ОБХВАТ НА УРОКА

Тази статия описва проектиране на отоплителни системи със лъчисти таванни панели.

МОДУЛИ И ПРОГРАМНА КОНФИГУРАЦИЯ

• Пакет InstalSystem 5 със следния модул:
  • Лъчисти отоплителни/охладителни системи със стенни/таванни панели

Начално състояние

1. Създаване конструкция на сградата (етажи, помещения).
   За повече информация, моля вижте: Подготовка конструкция на сграда.
2. Зареждане на чертежи на етажни разпределения.
   За повече информация, моля вижте: Внос на файлове.
3. Проектни топлинни товари на помещения са определени за отопление, като се използват наличните методи:

   • индикативно в единици на W/m2
     За повече информация, моля вижте: Сграда и околности
   • ръчно, отделно за всяко помещение
   • подробно изчисление
     За повече информация, моля вижте: Изчисляване на проектен топлинен товар на помещения

СТЪПКИ НА ИЗПЪЛНЕНИЕ

Зареждане на каталози и задаване данни по подразбиране за проекта

Прозорец Общи данни

1. Раздел - Изчислителни раздели (модули) - определяне обхвата на проекта: Отоплителни системи / Охладителни системи.
2. Раздел - Управление на етажи – проверка и определяне на основните параметри:
   • Етажна височина
   • Стандартно разстояние между тавана и разпределителни клонове към система с лъчисти панели (ΔH_уч.пан.)
   • Стандартно разстояние между таван и лъчисти панели чрез въвеждане на стойност в полето (Дебелина на окачен таван)

3. Раздел - Каталози – зарежда продуктови каталози в проекта, ако е необходимо.
4. Раздел - Термални системи / Източници – проверява параметри: Използване на източник подразбиране и захранваща температура (θ_s,О).
5. Раздел - Термални системи / Разпределителна система / Виртуални връзки на лъчисти системи - избор на опция Позволи системи без колектори.
6. Раздел - Термални системи / Разпределителна система / Тръби и изолация - видове и данни по подразбиране – задайте по подразбиране видове тръби и изолации, проверете температури в полета Околна температура по подразбиране на участък.
7. Раздел - Лъчисти системи / Панели – задайте по подразбиране видове и размери на лъчистите панели и коригирайте минимума (Δθ мин.) и максимални стойности (Δθ макс.) от допустимия температурен пад на средата. Оптималната стойност ще бъде определена в рамките на интервала за всеки лъчист панел, за да се постигне необходимата мощност.



   За повече информация, моля вижте: General data


Редактиране на инсталация - лъчисти тавани панели

Вмъкнете лъчисти панели и редактирайте графично

Проверете разположението на лъчистите панели, т.е. разстоянията между панелите, разстоянията до горната плоча и външните стени, съгласно указанията на производителя.

1. Изберете Лъчисти тавани.

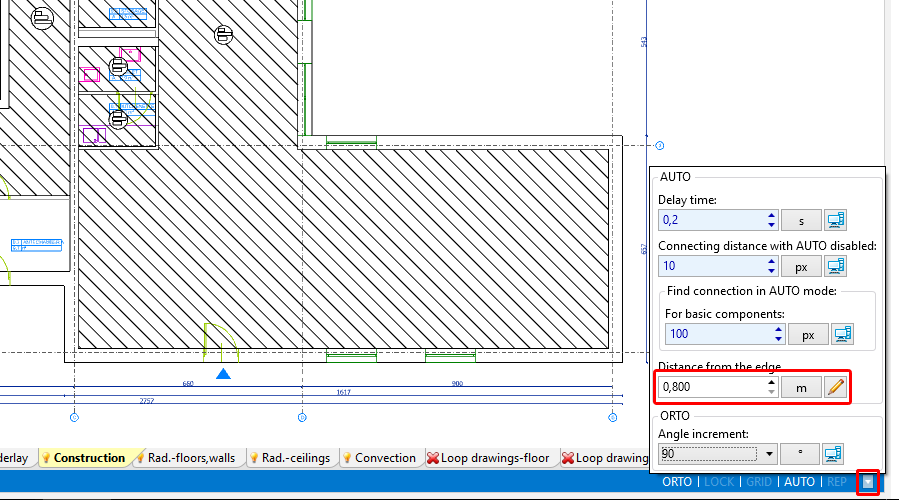

2. Използвайте настройки в режима АВТО за да зададете желаното разстояние между слънчевия панел и външната стена.




   1. Radiant ceiling panel



3. Поставете лъчистия панел, като използвате иконата Тавенен панел in group Лъчисто
4. Регулирайте дължината на лъчистата панела до размерите на помещението, като плъзнете крайните точки на панела и ги разгънете.
   Дължината на панела в чертежа не трябва да съответства на реалната дължина на един панел. Въз основа на необходимата дължина, програмата ще сглоби набор от основни панели и съединителни глави, свързани последователно, като общата им дължина съответства на необходимата дължина.
5. Поставете следващите лъчисти панели, като кликнете отново в/у иконата Тавенен панел или чрез копиране на вече поставени панели. Когато е необходимо, променете настройките на режима АВТО.


Първоначални изчисления - диагностика на покритието на топлопотребление в помещенията

1. Извършете изчисления за излъчване с излъчване, като кликнете в/у иконаe в група Изчисления.
2. Проверете покритието на топлопотребление в помещение в:
   • прозорецът Диагностики като прегледате списъка с предупреждения

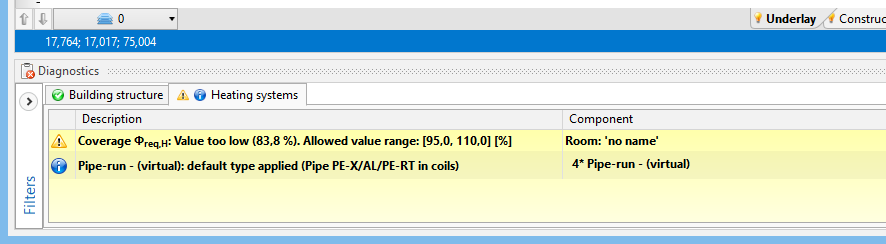

     2. Verification of heat demand coverage in room in the Диагностики window



   • прозорецът Резултати в раздели - Количество на помещения - отопление
   • съвет в балон, показван при поставяне на курсора в областта на панела

Промяна на данни за регулиране на получена мощност до желана мощност

1. Регулирайте следните данни и параметри:
   • захранваща температура в общите данни на източника (θ_s,О).

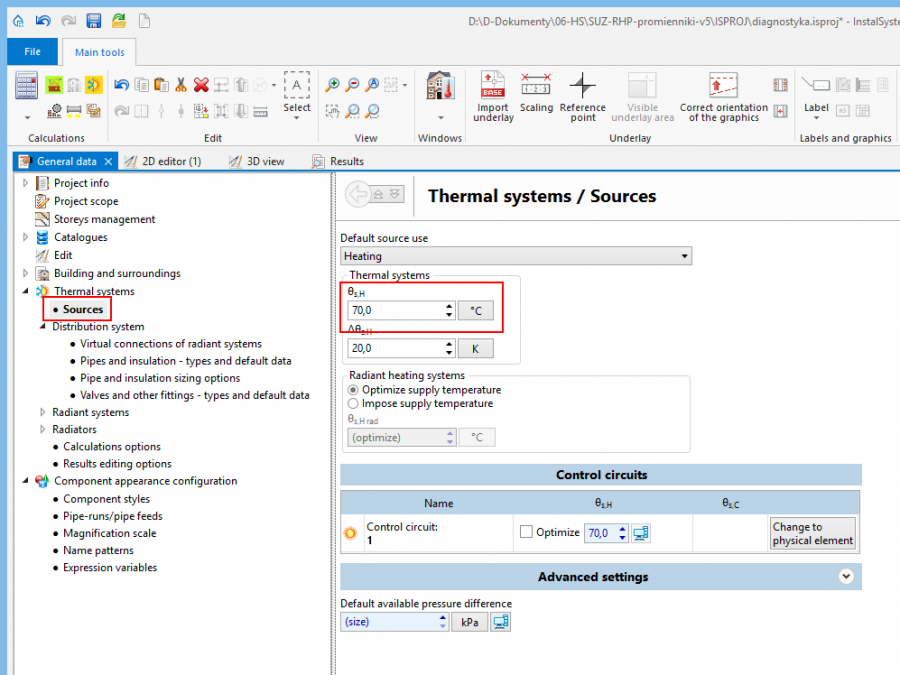

     3. Настройка на захранваща температура в Общи данни



   • необходимият пад на температурата на средата в лъчиста панела (Δθ_необ.,О).

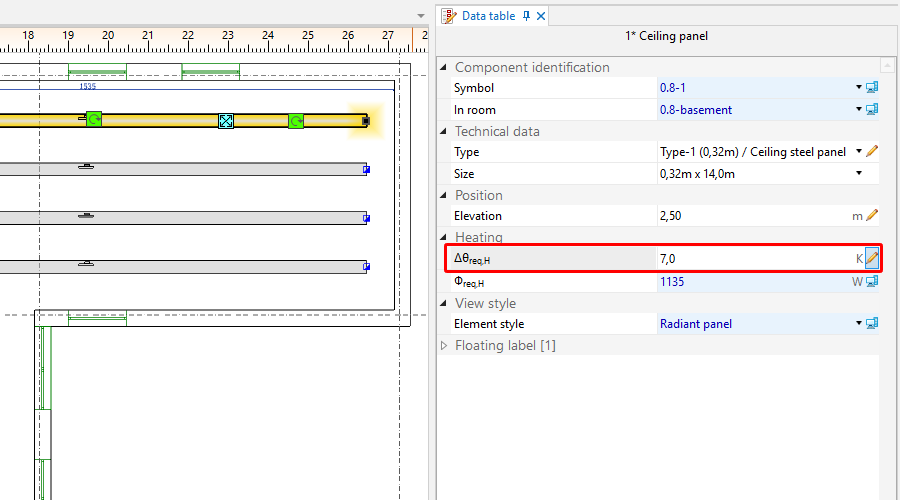

     4. Настройка на температурния пад на средата в лъчиста панела (Δθwym,H)



   • брой / размер на лъчисти панели
2. Преизчислете проекта - проверете ефекта от промените, направени върху постигнатата топлинна мощност.

Редактиране на инсталация - добавете чертежи със среда на разпределителна система

1. При постигане на задоволителни резултати за покриване на топлопотребление в помещенията поставете другите елементи на системата (източник, тръби, фасонни части) и ги свържете със лъчисти панели.

Извършете пълни изчисления, включително балансиране на системата и количествена сметка

1. Извършете изчисления за лъчисто отопление, като кликнете върху група icon in the Изчисления.
2. По-специално, проверете резултатите от диагностика и изчисления:
   • Необходими параметри на източника - прозорец Резултати – Резултати от отопление/Общи резултати от отопление раздел
   • Баланс на водно количество – прозорец Резултати – раздел Кръгове
   • Количествена сметка - прозорец Резултати – раздел Количествена сметка на материали - отопление / охлаждане
     За повече информация, моля вижте:Изчисления и диагностики

Проверете визуално подреждане на системата в триизмерен изглед

1. Отворете прозореца 3D изглед и проверка на подредбата на системата. Ако е необходимо, променете височините на елементи и позициите на свързващите точки. Преизчислете проекта, ако са направени корекции.
   За повече информация, моля вижте: Проверка на верността на конструкция на инсталация

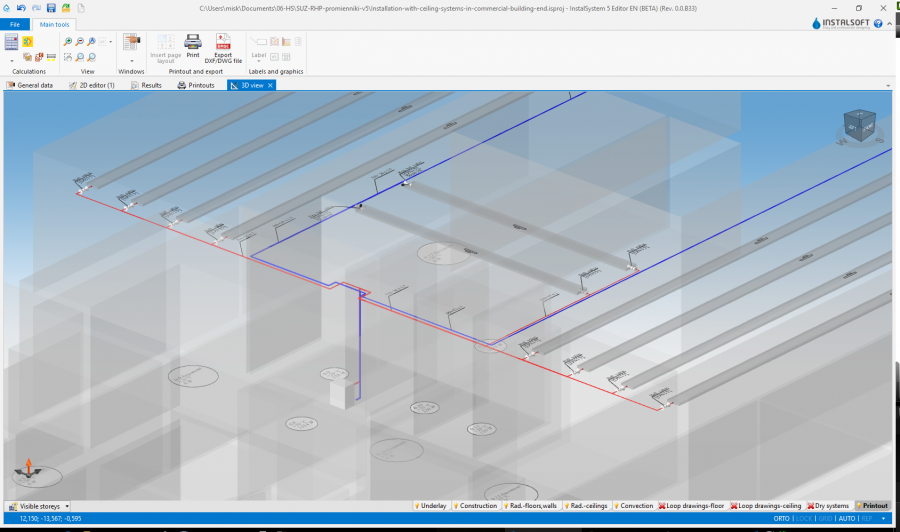

   5. 3D view




Изготвяне на чертежи за износ / печат

1. Проверете чертожните стилове на панела в 2D и 3D изгледа и нивото на детайлност на информацията, предоставена в етикета. Конфигурирането е дадено в прозореца Общи данни.

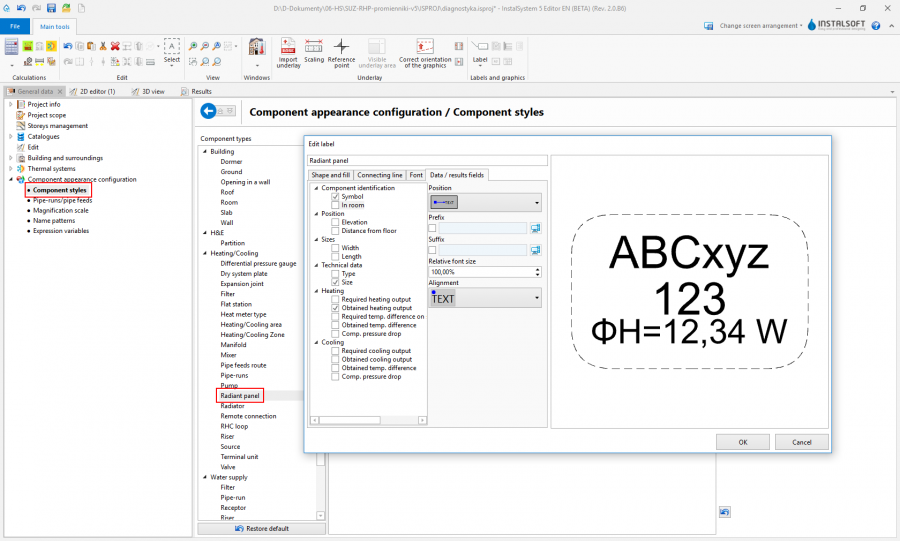

6. Konfiguracja zawartości etykiety panelu.

1. Поставяне и настройка на етикети на други системни елементи (източник, тръбопроводи, фасонни части).
   За повече информация, моля вижте: Изготвяне на чертежи за износ / печат

Износ/ печат на резултати и чертежи

За повече информация, моля вижте: Износ/ печат на резултати и чертежи
