Проблеми, свързани с автоматично разделяне на: Отоплителна/Охладителна зона в Отоплителна/охладителна повърхност елементите се диагностицират от програмата чрез съобщение:
Автоматичното разделяне на О/Охл. зона е невъзможно.
Съобщението информира, че елемента: Отоплителна/Охладителна зона не може да бъде разделен автоматично, защото:
Отоплителна/Охладителна зона е твърде тесен,
резултатния брой елементи: Отоплителна/охладителна повърхност при разделяне е твърде голям,
линията на разделяне в Отоплителна/охладителна повърхност на елементи пресича успоредно на Периферна зона (ПЗ),
Трасе на тръбни серпентини е неправилно подреден.
Решение
Променете критерия за разделяне на елементите: Отоплителна/Охладителна зона.
Промяна на ширината и / или ориентацията на разделянето така, че да не е успоредна на Периферна зона (ПЗ).

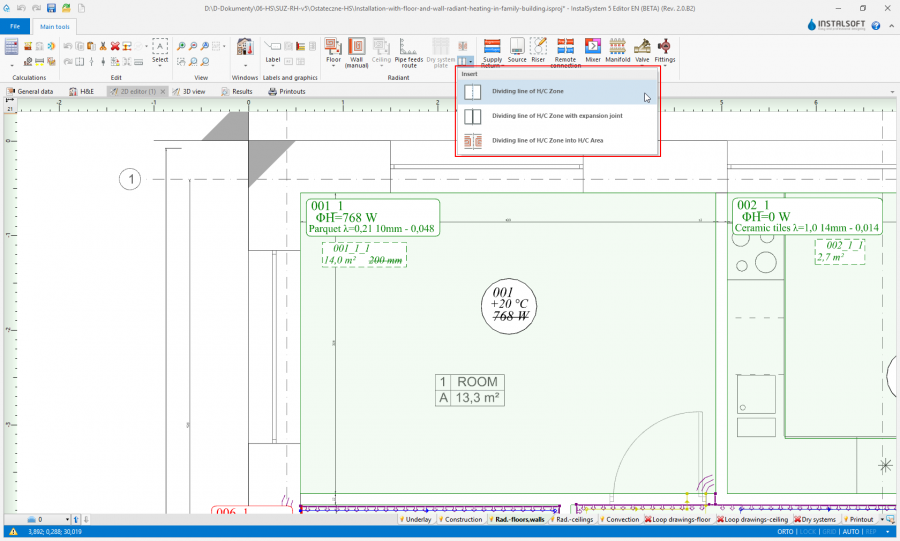

Ръчно разделете Отоплителна/Охладителна зона използвайки наличните в програмата инструменти. Файл:TP-divide-zone1.png1. Раздели зона ...
Промяна на подредбата на Трасе на тръбни серпентини.
