Внос на сграден модел от съвместим формат BIM

Продукт	InstalSystem 5
Вид статия	FUNCTION AND TOOL
Актуално съдържание за версия	BETA REV. 2.0.B6

ОПИСАНИЕ

Статията описва как да импортирате данни за структурата на сградите от следните файлови формати:

• IFC,
• gbXML.

Следните елементи от конструкцията на сградата, включени във формат на IFC ' се разпознават и поддържат:

• етажи;
• вертикални прегради: стени и свързани елементи - прозорци, врати, отвори и т.н.;
• хоризонтални прегради: покриви и свързани елементи - покривни прозорци,
• капандури, и т.н.;
• етажни плочи и отвори;
• колони;
• греди;
• стълби.

Следните елементи от конструкцията на сградата, включени във формат на gbXML се разпознават и поддържат:

• етажи;
• вертикални прегради: стени и свързани елементи - прозорци, врати, отвори и т.н.;
• капандури, и т.н.;
• колони;
• греди;
• стълби.

МЕСТОПОЛОЖЕНИЕ В ПРОГРАМАТА

Преглед и обработка на съобщения от диагностика

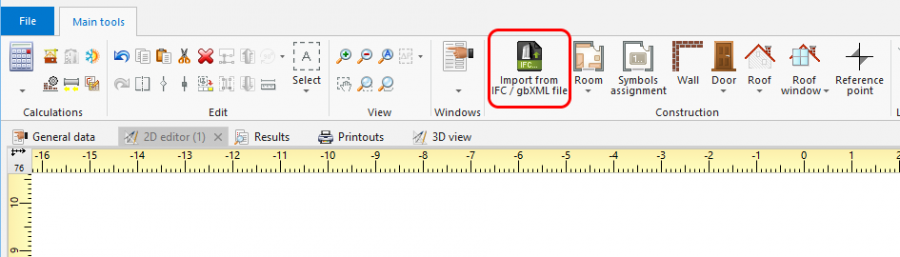

• Иконата на внасянето на модел на сграда от BIM съвместими формати е достъпна в прозореца 2D Editor в лента с инструменти Главни ленти с инструменти, секция Конструкция, когато обхвата на редакция е Конструкция позволен.



  1. Внеси от gbXML файл




ПРИМЕР ЗА ИЗПОЛЗВАНЕ

Импортиране на модел на сграда от IFC формат

• Изберете обхвата на импортиране в прозореца за импортиране, ако в IFC файла има повече от една сграда.




Импортиране на модел на сграда от файл с формат gbXML

• Моделът на сградата се импортира от файл с формат gbXML по подобен начин на този от IFC формат.
